Jak technologie cięcia, gięcia i frezowania wpływają na precyzję podzespołów wagonowych

W produkcji taboru kolejowego nawet najdrobniejsza odchyłka wymiarowa potrafi całkowicie uniemożliwić prawidłowy montaż konstrukcji nośnej. Kiedy inżynierowie łączą stalowe detale o długości sięgającej sześciu metrów, tolerancja na poziomie dziesiątych części milimetra staje się granicą między płynną pracą układu a groźną awarią sprzętu. Niedokładnie spasowane elementy wózka jezdnego lub pudła wagonu wymuszają stosowanie nadmiernej siły mechanicznej podczas składania szkieletu. Taka sytuacja nieuchronnie prowadzi do powstawania ukrytych luzów roboczych, przyspieszonego zużycia podzespołów oraz problemów podczas późniejszej eksploatacji pojazdu na torze. Skomplikowane warunki pracy zdominowane przez ciągłe wibracje i zmienne przeciążenia dynamiczne bardzo szybko weryfikują wszelkie niedociągnięcia z wczesnego etapu wytwarzania.

Znaczenie powtarzalności geometrii i technologii cięcia stali

Budowa wytrzymałej konstrukcji szkieletowej wymaga rygorystycznego podejścia do formowania materiału. W przemyśle maszynowym to powtarzalność geometrii każdego elementu decyduje o niezawodności, ponieważ gwarantuje seryjne dopasowanie i eliminuje naprężenia podczas łączenia. Brak spójności w uzyskiwanych kształtach generuje ukryte pęknięcia zmęczeniowe w strukturze stali. Podstawowe specyfikacje przemysłowe, takie jak norma PN-EN 22768-1, określają precyzyjne tolerancje liniowe na poziomie klas IT14-IT12. Wymaga to od zakładów produkcyjnych żelaznej dyscypliny w zakresie kalibracji sprzętu oraz restrykcyjnej kontroli jakości na halach.

Uzyskanie odpowiedniej dokładności na wielometrowych profilach zależy od mądrze wybranej metody separacji surowca. Cięcie laserem sprawdza się przy skomplikowanych otworach technicznych, ponieważ zostawia szczelinę rzędu zaledwie 0,5 milimetra i utrzymuje precyzję krawędzi do ±0,1 milimetra. Kiedy proces produkcyjny wymaga rozkroju arkuszy o grubości przekraczającej 16 milimetrów i długości do 6 metrów, znacznie wydajniejszym rozwiązaniem staje się zautomatyzowane cięcie plazmą. Z kolei zaawansowane wycinanie strumieniem wody gwarantuje utrzymanie tolerancji ±0,1 milimetra na każdym metrze materiału. Taki zimny proces technologiczny chroni wyjściowe właściwości strukturalne grubej stali przed odkształceniami, uodparniając krawędzie na późniejsze defekty termiczne.

Formowanie i obróbka skrawaniem zamykające tolerancje montażowe

Po oddzieleniu bazowego materiału z blachy półfabrykaty trafiają na masywne prasy i krawędziarki, gdzie gięcie oraz głębokie tłoczenie nadają sztywność ramom podwozia. Przemyślane zaprojektowanie specjalnych przetłoczeń profilujących pozwala zauważalnie zredukować liczbę niezbędnych operacji spawalniczych. Właściwie wyprofilowany kształt geometryczny bezpośrednio integruje się z pozostałymi węzłami konstrukcyjnymi. Nowoczesne systemy hydrauliczne pras sterowanych numerycznie radzą sobie z gięciem blach o grubości do 8 milimetrów przy zachowaniu wysokiej powtarzalności kątów z odchyłką poniżej ±1°.

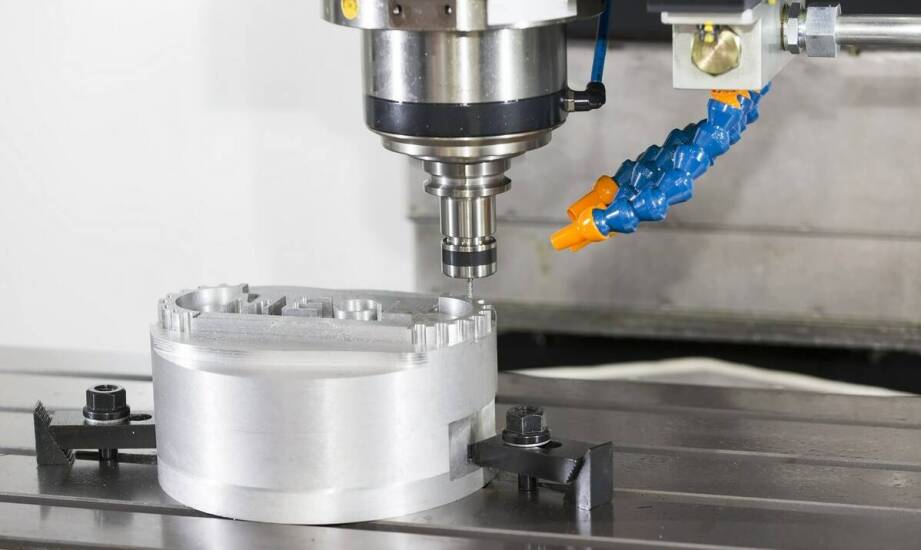

Najbardziej wyśrubowane parametry montażowe domyka wieloosiowa obróbka skrawaniem, wkraczająca w świat ułamków milimetra. Frezowanie numeryczne CNC twardych elementów o rozpiętości do 1,5 metra dba o stabilną dokładność sięgającą ±0,01 milimetra. Produkowane części do wagonów wymagają także w wielu miejscach drobiazgowego szlifowania wykańczającego, które wygładza kluczowe powierzchnie styczne współpracujących układów mechanicznych. Realizacja tego procesu pozwala osiągnąć chropowatość na poziomie Ra 0,63-5 μm oraz doskonałą płaskość zbliżającą się do ±0,001 milimetra. Rygorystyczne normy precyzji utrzymuje Zakład Metalowy Ortyl, bazujący na rozbudowanym parku maszynowym zdolnym do profesjonalnej obróbki wymagających elementów konstrukcyjnych z metalu.

Końcowa wartość techniczna zmontowanego zestawu kołowego zależy od trafnego dopasowania metod obróbki do charakterystyki codziennych obciążeń oraz wymogów prawnych narzucanych przez dyrektywy TSI. Użycie precyzyjnego strumienia wody dla najgrubszych blach, wydajnego cięcia plazmą dla wielometrowych wzdłużnic oraz frezowania CNC dla krytycznych powierzchni tworzy wysoce powtarzalny ciąg technologiczny. Reżim zachowany na każdym stanowisku w zakładzie metalowym uodparnia tabor na szybkie niszczenie i chroni przewoźników przed wysokimi kosztami niespodziewanych wyłączeń sprzętu z użytku.
